فهرست مطالب
روی هر عنوان که نیاز دارید کلیک کنید
- گارانتی محصول
- ویژگیهای خاص کولر آبی آبسال
- ابعاد و مشخصات اصلی کولرهای آبی پشت بامی آبسال (بغل زن)
- مشخصات فنی کولرهای آبی پشت بامی آبسال (بغل زن)
- ابعاد و مشخصات اصلی کولرهای آبی آبسال - خروجی از بالا
- مشخصات فنی کولرهای آبی آبسال - خروجی از بالا
- کولر آبی خروجی از بالای آبسال مدل های AC58 ، AC48 ، AC38
- مزایای کولر با دهانه خروجی از بالا
- محل نصب کولر
- چگونگی نصب کولر
- کلید محافظ جان
- انشعاب برق کولر آبسال
- روش نصب کلید کولر آبسال
- شیوه روشن کردن کولر
- چگونگی اتصال کولر به شبکه آبرسانی
- روش نصب و تنظیم شناور
- روش استفاده از مهره رابط شناور
- تمیز کردن کولر بعد از فصل تابستان
- آماده کردن کولر برای کار
- میزان هوادهی در فشارهای استاتیک مختلف
- نکته های ایمنی
- نقشه سیم کشی کولرهای آبسال پشت بامی و خروجی از بالا با کلید معمولی
- نقشه سیم کشی کولرهای آبسال پشت بامی و خروجی از بالا با کلید الکترونیک
- دفترچه راهنمای کلید الکترونیک و ریموت کنترل کولر آبسال
شرکت سهامی آبسال به مرغوبیت مواد اولیه، انجام دقیق مراحل مختلف تولید و کنترل کیفیت محصولات خود اطمینان کامل دارد و خدمات بعد از فروش، سرویس و تضمین قطعات یدکی آن را تضمین میکند.
مدت زمان گارانتی کولرهای آبسال 2 سال از تاریخ تولید است که روی برچسب مشخصات فنی کولر درج شده است.
موارد ابطال گارانتی:
- تعمیر و دستکاری توسط افراد غیر مجاز.
- صدمه های ناشی از آتش سوزی، نوسانات برق یا هر نوع حادثه غیر مترقبه.
- خسارتهای وارده به دستگاه ناشی از حمل و نقل و جابجایی غیر اصولی.
- اگر شماره سریال دستگاه مخدوش یا جدا شده باشد.
- خرابی دستگاه ناشی از عدم انجام سرویس سالیانه که منجر به خرابی قطعات گردد.(سرویس سالیانه شامل گارانتی نمیباشد)
- لوازم جانبی کولر مانند پایه، برزنت، شیلنگ، اتصالات، پوشال و ... شامل گارانتی نمی باشند.
- اشتباه در نصب اتصالات برقی یا استفاده از کلیدهای کولری متفرقه بوسیله افراد غیر متخصص.
- سوختن الکتروموتور یا الکتروپمپ ناشی از ریختن آب.
- نصب کولر در جایی که دسترسی برای تعویض یا تعمیر قطعات آن امکان پذیر نباشد.
ضوابط نصب:
- کولرهای آبسال توسط نمایندگان مجاز در مکانهای متعارف نصب میگردند. هزینه نصب منطبق با تعرفه شرکت به عهده خریدار است.
- هزینه نصب کولر در شرایط سخت و دشوار به صورت توافق بین نصاب و خریدار دریافت خواهد شد.
- حمل کولر به محل نصب(پشت بام، بالکن و ...) به عهده خریدار است و در صورت انجام آن توسط سرویس کاران آبسال هزینه آن جداگانه توافق و دریافت خواهد شد.
- هزینه رفت و آمد در همه موارد شامل گارانتی و غیر آن طبق ضوابط دریافت خواهد شد.
- هشدار:اکیداً توصیه میگردد برای پرهیز از هرگونه خطر احتمالی، عملیات نصب، سرویس و تعمیر و نگهداری را به افراد متخصص و مجاز بسپارید.
- هشدار: از تعویض خودسرانه پولی موتور و پروانه(بزرگ و کوچک کردن آن) خودداری کنید.
- در صورتیکه نیاز به استفاده از خدمات گارنتی آبسال دارید با ما تماس بگیرید.
- هوادهی مطلوب با استفاده از فن آوری پیش رفته در ساخت قطعاتی مانند پروانه، راهنمای هوا و ...
- سیستم آبرسانی کولرهای آبسال با استفاده از شیلنگهای انعطاف پذیر، حجم آب درگردش را افزایش داده و مشکل خشک شدن و شکستن لوله های P.V.C که سبب ریزش آب و سوختن الکتروموتور می شود را برطرف کرده.
- تولید پروانه یکپارچه و بالانس دقیق آن با دستگاه های اتوماتیک، استفاده از پولی ها با حداقل تاب مجاز و بکارگیری تسمه مناسب و باکیفیت برای کاهش صدای کولر و کاهش فشار بر الکتروموتور.
- استفاده از ورقهای گالوانیزه با پوششی مناسب از رنگ پودری کوره ای(الکترواستاتیک)
- استفاده از لوله با پوشش گالوانیزه برای محور پروانه.
- استفاده از کلید محافظ جان.(قطع کننده خودکار از طریق اندازه گیری جریان پسماند)
- حضور همیشگی کادر مجرب طراحی، آزمایشگاه، کنترل کیفیت و نظارت کامل بر کلیه مراحل تولید.
در بسیاری از مجتمع های آپارتمانی، جایگاهی برای نصب کولر در بالکن در نظر گرفته می شود. در این حالت به جای نصب کولر در پشت بام، آن را در بالکن نصب میکنند. این امر علاوه بر صرفه جویی در مصرف کانال، بازده کولر را هم بیشتر میکند. در این حالت به دلیل نزدیک بودن کانال ورودی واحد به سقف، امکان نصب مستقیم کولرهای بغل زن وجود ندارد. و اگر به صورت غیر مستقیم و پایین تر از ورودی کانال نصب شود، فضای زیادی اشغال میگردد و علاوه بر آن یک زانویی نیز به کانال کشی اضافه میگردد.
8- مزایای کولر با دهانه خروجی از بالا
مهمترین مزیت این نوع کولر، استفاده کمتر از زانویی و کانال است. طبق آزمایشهای انجام شده در صورتیکه به جای کولر بالا زن، از کولر با خروجی جانبی(بغل زن) استفاده کنیم، در زانویی اول نزدیک به 16% و در زانویی دوم حدود 7% و در نتیجه تقریبا 23% از هوادهی کولر کاسته میگردد. در حالیکه با استفاده از کولر بالازن، با حذف زانویی، افت هوادهی حدود 2% میگردد. کوتاه تر شده کانال مصرفی، حذف زانویی اضافی و نصب کولر در ارتفاع بالاتر از دلایل کاهش افت هوادهی میباشند. علاوه بر این، اضافه شدن یک پوشال، باعث افزایش خنک کنندگی کولر و در نتیجه کاهش مصرف انرژی میگردد.
هشدار: هنگام نصب کولر خروجی از بالا باید دقت شود که جهت پیکان روی کولر با جهت کانال کولر یکی باشد. در صورت نصب اشتباه (معکوس و خلاف جهت فلش) ، افت هوادهی به اندازه 10% تا 16% افزایش خواهد یافت.
کولرهای آبی کاملا با هوای آزاد کار میکنند و باید بیرون خانه، در پشت بام یا کنار پنجره نصب شوند.
برای انتخاب محل نصب کولر میبایست نکته های زیر را در نظر داشت:
- اطراف کولر باید از 3 طرف(در کولرهای بالازن از 4 طرف) باز باشد.
- کولر نزدیک لوله فاضلاب یا هواکش آشپزخانه نباشد.
- تا جایی که ممکن است روی پشت بام یا شمال ساختمان، زیر سایه و در مسیر وزش باد نصب شود.
- محل نصب کولر طوری انتخاب شود که نیاز به کانال کشی طولانی، یا پیچ و خم های اضافی و زانویی های متعدد به حداقل ممکن برسد.
- محل نصب کولر باید طوری انتخاب شود که بازدید ماهانه و سرویس سالانه به راحتی امکان پذیر باشد.
- کولر نباید کنار پرتگاه یا روی پایه های لرزان نصب گردد.
کولر در محل خود باید به طور تراز نصب گردد. اگر کولر تراز نباشد آب رسانی درست به پوشال صورت نمیگیرد و ممکن است قسمتی از آن خشک باقی بماند. این امر در راندمان کاری کولر بسیار موثر است. برای اطمینان از اینکه کولر را تراز نصب کرده اید، کافی است بعد از آبگیری کولر خط سطح آب را با لبه های بالایی مخزن آبگیری مقایسه کنید. بدیهی است که این دو خط باید موازی باشند.
از خط تراز آب میتوانید به عنوان راهنما برای رگلاژ پخش کننده های آب پوشال نیز استفاده نمایید.
برای ایمنی بیشتر مصرف کنندگان و تعمیر کاران و حفاظت از جان افراد در برابر برق گرفتگی، باید یک کلید محافظ جان در مسیر سیم کشی کولر قرار گیرد.
کلید محافط جان را می توان درون جعبه فیوز داخل خانه قرار تا انشعاب برق کولر ابتدا وارد این کلید شده سپس برق رسانی به کلید کولر و کولر انجام گیرد. همچنین میتوان با تهیه قاب مخصوص کلید محافظ جان از بخش خدمات پس از فروش آبسال، این کلید را جداگانه نصب و در مسیر قرار داد.
کلید محافظ جان از طریق مقایسه جریان ورودی به دستگاه (از طریق فاز) و جریان خروجی از دستگاه(از طریق نول) کار میکند. در حالت عادی این دو جریان برابر بوده و تفاوت آنها صفر است. قطع شدن جریان برق در کلید محافظ جان نشانگر آن است که دست کم در یکی از قطعات برقی کولر(پمپ، موتور و ...) و یا در سیم کشی ساختمان نشت جریان برق وجود دارد.(جریان از طریقی غیر از سیم نول به زمین منتقل میشود). اگر شدت جریان نشتی در مدار بیشتر از حساسیت کلید باشد، این کلید به کار افتاده و مدار کولر را قطع میکند.
برای اطمینان از کارکرد درست کلید محافظ جان در فصل کار کولر هر ماه یک بار کلید تست روی آن را فشار دهید. اگر مدار کولر قطع شود، نشان می دهد که کلید محافظ جان سالم است و درست کار میکند.
در صورت خراب شدن کلید میبایست از کلیدی با مشخصات 16A-30mA استفاده کرد. در صورت بکار بردن کلیدی با مشخصات غیر از مقادیر فوق، امکان آسیب رسیدن به شخص یا دستگاه وجود دارد.
نکات:
- هنگام نصب کلید محافظ جان باید سیم نول به ترمینال N وصل شود. نصب این کلید باید توسط افراد متخصص صورت گیرد.
- کلید محافظ جان میتواند جایگزین فیوز باشد و نیازی به نصب فیوز سر راه کولر نیست.
- به هیچ وسیله محافظتی نمیتوان اطمینان صددرصد داشت. وجود این ادوات لازم است اما در هر شرایطی در هنگام کار با کولر یا مدار تغذیه آن، برق را قطع نمایید.
13-روش نصب کلید کولر آبسال
کلید کولرهای آبسال برای نصب داخل دیوار(توکار) طراحی شده است. (مطابق شکل زیر) اگر به هر دلیلی لازم باشد که کلید به شکل روکار نصب شود، میتوان جعبه کلید را از خدمات پس از فروش تهیه کرد. شکل زیر چگونگی نصب کلید کولر را نشان میدهد.
برای روشن و خاموش کردن کولر از کلید تمام قطب استفاده شده است. این نوع کلید همزمان نول و فاز را باهم قطع می کند. این امر باعث افزایش ایمنی مصرف کننده و سرویس کنندگان میگردد زیرا در حالت قطع هرگز اجازه نمیدهد برق به کولر برسد.
- برای روشن کردن کولر ابتدا کلید 1 را به طرف پایین فشار دهید.
- سپس کلید پمپ آب را به طرف پایین فشار دهید تا پمپ آب روشن شود.
- کلید شماره 3 سه حالت دارد:
- در حالت 0 کولر خاموش میگردد
- در حالت - کولر با دور کند
- و در حالت = کولر با دور تند روشن میشود.
- ابتدا فلکه اصلی ورودی آب به ساختمان را ببندید.
- شیر آب را بردارید و به جای آن یک مغزی وصل کنید.
- یک سه راهی به این مغزی متصل نمایید.
- شیر آب برداشته شده را به طرف دوم سه راهی ببندید.
- یک عدد شیر فلکه کولری(دارای ورودی 1/2 و خروجی 1/4) به طرف دیگر سه راهی وصل کنید.
- یک طرف لوله (آلومینیومی یا مسی و یا پلاستیکی به قطر 6 میلیمتر) را توسط مهره و ممک به شیرفلکه کولر ببندید.
- طرف دیگر لوله را توسط مهره رابط شناور (که داخل کیسه ضمائم کولرهای آبسال موجود است) را به شیر شناور وصل کنید.
هشدار: محل تمام اتصالات باید(توسط نوار تفلون) آب بندی شود.
شیر شناور جدید آبسال به گونه ای طراحی شده که در برابر فشارهای مختلف آب مقاوم بوده و جهت تامین حجم آب متناسب به طریق ذیل قابل تنظیم است:
جهت تنظیم حجم آب درون تشتک، گوی شناور را حول بازوی خود دوران دهید. چنانچه بخواهید ارتفاع آب تشتک را افزایش دهید، گوی شناور را در خلاف چرخش عقربه های ساعت بچرخانید و برای کاهش ارتفاع آب(جلوگیری از سرریز شدن آب از تشتک)گوی شناور را در جهت چرخش عقربه های ساعت بچرخانید.
هشدار: هنگام تنظیم شناور باید با یک دست بازوی آن را ثابت نگه داشته و با دست دیگر اقدام به تنظیم گوی شناور نمایید.
- شیلنگ را از درون مهره عبور دهید.
- مهره را به شناور کولر وصل کنید. هنگام وصل مهره بدون نیاز به آچار، ممک و نوار تفلون شیلنگ محکم و آب بندی خواهد شد.
بدنه شناور دارای سپری است که از پاشیدن آب روی قاب جلو و صدمه دیدن آن جلوگیری می کند.
اگر میخواهید کولر سالهای زیادی برای شما کار کند پیشنهاد میشود هر سال بعد از فصل تابستان آن را به شیوه زیر تمیز کنید تا برای سال آینده آماده استفاده باشد.
- فیوز کولر را قطع کنید.
- شیر اصلی آب کولر را ببندید.
- بدنه های مشبک که پوشال ها در آن قرار دارند را با استفاده از حفره دستگیره که در قسمت پایین بدنه مشبک قرار دارد (با توجه به شکل زیر) به طرف بالا و بیرون کشیده، سپس مشبکها را از کولر جدا کنید.
4. لوله سرریز را باز کنید تا آب تشتک کولر از زیر آن خارج شود.
هشدار: دقت کنید واشر و مهره سرریز آب گم نشود.
5. به روش زیر پمپ آب را از کولر جدا کنید:
الف- سرشیلنگی پمپ را از پایه پمپ جدا کنید.
ب- پیچ موتور پمپ به بدنه را مطابق شکل زیر باز کنید:

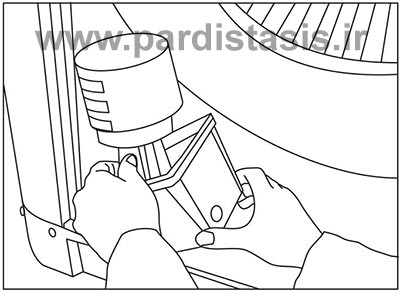

ج- با توجه به شکل زیر قفل نگهدارنده کلاهک پمپ آب را از بیرون کولر به طرف داخل فشار دهید. سپس زبانه های اتصال کلاهک پمپ را تا انتهای شکاف سوراخ آنها بالا آورده و به طرف داخل فشار دهید تا پمپ آزاد شود.
د- صافی پمپ را بردارید و و سپس تمام گل و لای کف کولر را تمیز کنید.
6. پس از تمیز کردن پمپ آب و صافی آن، صافی پمپ را در جای خود قرار دهید.
7. با دقت پمپ آب را به کولر وصل کنید. پس از اطمینان از اینکه زبانه های پمپ در جای خود محکم شده اند، سر شیلنگی پمپ و شیلنگ را به پایه پمپ وصل کنید.
8. پس از بازدید تسمه کولر و اطمینان از سالم بودن آن، تسمه را به آرامی جدا کنید و به صورت حلقه شده درون کولر نگهداری کنید. در صورت فرسودگی و آسیب دیدگی، تسمه تازه ای جایگزین آن کنید.
9. پروانه کولر را بازدید کنید و گرد و غبار را از سطح پره ها بشویید. این کار در کیفیت و بازده خنکی کولر تاثیر فراوان دارد. دقت کنید پروانه دارای فاصله مناسب از دو طرف حلزونی باشد تا در اثر گردش به حلزونی ساییده نشود.
10. لوله سرریز آب را در جای خود محکم کنید. توجه داشته باشید که واشر داخل تشتک، زیر لوله سرریز آب باشد. مهره باید از زیر تشتک بسته شود(شکل لوله سرریز کمی بالاتر نشان داده شده)
11. برداشتن پوشال (صافی) بدنه مشبک.
هشدار: پیشنهاد میشود برای رعایت نکات ایمنی از دستکش استفاده کنید.
ابتدا مطابق شکل زیر زبانه نگهدارنده های پوشال را باز کنید. سپس به ترتیب نگهدارنده ها را به داخل فشار دهید و آزاد کنید تا از بدنه مشبک جدا شود. پوشالهای کهنه را در سطل زباله بریزید.
12. داخل بدنه مشبک و ناودانی کولر را با آب شسته و تمیز کنید.
13. پس از تمیز کردن همه قسمتهای کولر،در صورت مشاهده خوردگی فلز، آن را با کاغذ سمباده با دقت تمیز و سپس رنگ نمایید.
14. بعد از خشک شدن رنگ، نگهدارنده های پوشال را برای سال آینده در تشتک پایین کولر نگهداری کنید.
15. پیچهای آلن نصب شده روی پولی موتور و پولی پروانه را بازدید کرده و از محکم بودن آن اطمینان حاصل کنید.
16. بدنه های مشبک را در جای خود قرار دهید.
- بدنه های مشبک را چنانکه بالاتر توضیح داده شد از کولر جدا کنید. سپس پمپ، تشتک و تسمه را به روشهایی که توضیح داده شد تمیز کنید.
- برزنت کولر را بازدید کرده و چنانکه پاره یا پوسیده بود عوض نمایید.
- یاطاقانهای کولر را از راه روغن خور آن روغنکاری کنید. روغنکاری در هنگام راه اندازی و چند بار در طول تابستان ضروری است. برای روغن کاری باید از روغن صنعتی (توربین 100) استفاده شود. هشدار: هرگز از روغن خوراکی برای روغن کاری استفاده نکنید.
- با به حرکت درآوردن پروانه و پولی از چرخش و درستی سیستم انتقال حرکت مطمئن شوید.
روغن کاری یاطاقان ها باید در طول تابستان چند بار تکرار شود.
5. لوله سرریز آب را در جای خود محکم کنید. توجه داشته باشید که واشر داخل تشتک، زیر لوله سرریز آب قرار بگیرد و مهره از زیر تشتک بسته شود. پس از قرار دادن پوشال نو، نگهدارنده های پوشال را به ترتیب از بالا در جای خود محکم کنید.
(هنگام تعویض پوشال در صورت امکان از پوشالهای آبسال استفاده نمایید)
6. شیر اصلی آب کولر را باز کنید و مطمئن شوید که شیر شناور درست کار میکند. سطح آب باید حدود یک سانتیمتر پایین تر از پیچ های دورتادور تشتک کولر تنظیم شود.
7. فیوز کولر را وصل کنید.
8. پمپ آب را روشن کنید. پس از اطمینان از اینکه آب کافی به پوشالها می رسد، آن را خاموش نمایید.
9. کلید دور تند و دور کند کولر را آزمایش کنید. پس از اطمینان از اینکه موتور به درستی با سرعت کم و زیاد کار میکند آن را خاموش نمایید.
10. اکنون بدنه های مشبک را روی کولر قرار دهید. کولر شما آماده کار است.
یادآوری مهم: بر اثر افتادن تکه های پوشال در آب، ممکن است تعدادی از منفذهای آب پخش کن مسدود شده باشد. باید آنها را تمیز کرد تا آب به همه سطح پوشال برسد.
نکته: برای تراز کردن آب پخش کنها بهترین راهنما سطح آب تشتک است. آب پخش کن هر پوشال را با سطح آب موازی نمایید.
- نصب و راه اندازی کولر باید توسط سرویس کار مجاز انجام شود.
- پیش از وصل کردن کولر به کانال، باید محافظ لبه بیرونی حلزونی کولر برداشته شود.
- هنگام سیم کشی باید برای ایمنی بیشتر فیوز مناسب سر راه کولر قرار داد و بهتر است از سیم ارت نیز استفاده شود.
- برابر نقشه سیم کشی موجود در کولر، سیم نول به داخل کولر منتقل می شود و سیم فاز را باید به کلید وصل کرد. با این ترتیب هنگام خاموشی کلید کولر، درون جعبه تقسیم کولر برق وجود ندارد.(با این حال حتما همیشه موقع کار با کولر فیوز را قطع کنید)
- هنگام تعویض پوشال ها، باید در انتخاب نوع پوشال و نصب آنها دقت کرد. چون اگر پوشال ها کاملا به بدنه مشبک متصل نشده و یا تارهایی از پوشال از مشبک خارج شده باشد امکان ریختن آب روی قسمتهای متحرک کولر (پولی و تسمه) وجود دارد که باعث اتصالی و سوختن الکتروموتور میگردد.
- هر جند وقت یکبار پمپ کولر را بازدید کنید. اگر خرده های پوشال در اطراف محور و یا داخل محفظه پمپ جمع شده باشد آنها را کاملا تمیز نمایید. در غیر این صورت امکان سوختن پمپ وجود دارد.
- کولر یک شیر شناور دارد که ارتفاع آب داخل تشتک را ثابت نگه دارد. هرگز نباید با پارچ یا شیلنگ روی پوشالها آب ریخت چون احتمال سوختن الکتروموتور و برق گرفتگی دارد.
- هرگز هنگامی که کولر روشن است دریچه های جانبی آن را باز نکنید چون میتواند باعث برق گرفتگی یا آسیب جدی در اثر برخورد با پروانه، پولی یا تسمه گردد.
- در صورت مشاهده هر یک از موارد زیر به سرویس کاران مراجعه نمایید:
- احساس بوی سوختگی از راه دریچه های کولر.
- صداهای غیر عادی الکتروموتور و پروانه
- کار نکردن کلید کولر
هشدار: برای جلوگیری از خطر برق گرفتگی، کولر حتما اتصال زمین داشته باشد، و از مجموعه کلید قطع دوقطب شکل (1) به همراه قطع کننده خودکار جریان پسماند محافظ جان (RCCB) شکل (2) استفاده شود.
